氣動放料閥構造圖解
作者：管閥內參 來源：www.sjzjlsz.cn/ 更新時間：2022-03-05 10:28:17 點擊次數：

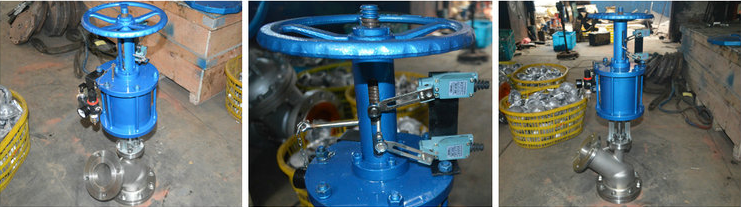

氣動放料閥構造圖解
氣動放料閥由氣動執行器與放料閥組成，是利用氣源壓力來控制閥門操作的氣動閥門，主要用于儲料罐、反應釜及其他容器的底部排放物料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。
氣動放料閥可應用于所有粉狀及顆粒物料的處理，閥門利用物料自身重力進行截流以及氣動傳輸干性物料。可以安裝在料斗、料箱、筒倉、螺旋或其他類型的輸送機的下方，以及連接氣動輸送管道。由于氣動放料閥的特殊結構以及工程材料的運用，所以是一種非常經濟且極高效的閥門。
氣動放料閥工作原理：
1、輕松轉動手輪，將切換手柄推移到（分）指示牌，即可進行氣動操作。
2、當氣源進入電磁閥后，電磁閥自動開戾上（或下）輸氣口，電磁閥接通電源時，閥門自動開啟，斷電時閥門自動關閉。紅色按鈕為手動調試使用開關按鈕。
3、當氣源進入氣缸上部時，將活塞推向下部，即關閉閥門。
4、當氣源進入氣缸下部時，將活塞推向上部，即開啟閥門。
5、連續作業時，按上述作往返動力。
手動放料閥工作原理：
1、關閉氣源，在無氣源壓力下，輕松轉動手輪，逐漸使切換手柄推移至（合）指示牌，即可進行手動操作。
2、轉動手輪，逆時針閥門開，順時針閥門關。
